SMD. Axial . Radial 2mm hole pitch 4 in1 부품계수기 Made in Korea
+ 01005 W4P1 릴 계수 2mm hole pitch Adapter (op)
Magic e VS Giga
■Magic e: Axial . Radial & SMD Reel 폭 8 ~ 72mm 까지 계수, 2mm 피치 01005 계수 가능(op)
■Giga : SMD 전용 자동으로 Pocket Check (Missing Parts 자동 선별. 정지기능) 모델은 GigaS
제품소개
Magic e 제품은 100% 국내생산제품으로 높은 품질과 내구성을 제공합니다. SMD(+01005), Axial, Radial 부품을 하나의 Counter에서 4가지 부품을 계수 할 수 있는 기능을 갖고 있습니다.
기본 장착되어 있는 Pocket Check기능으로 Missing Parts를 확인 할 수 있습니다.
이외에도 PC연결가능한 데이터링크 아답터, Barcode Scanner, Barcode Print 연결포트가 기본으로 장착되어 있습니다.
제품개요
Magic e의 보드는 내구성을 위해 SMD 모듈화 및 코팅되어 환경변화에 따른 손상을 방지합니다.
또한, 보드를 메인보드, 스테핑 모터제어, 인터페이스 보드등 4개의 개별화된 PCB보드로 이루어져 장비의 효율적 제어 및 간편한 유지보수를 지원하도록 설계되었습니다.
주물방식의 외형과 통 알루미늄가공으로 반영구적 재질로 견고함을 제공합니다.
세계 전역으로 수출되는 제품으로, 110~220V 50/60Hz Free Power로 전 세계 어떠한 나라에서도 별도 기기 전원 변경없이 사용이 가능합니다.
제품특징
부품계수범위 (SMD, Axial & Radial)
1) SMD
SMD tape type은 8mm~72mm 까지 자동계수가 가능하며, Axial, Radial 는 수동계수를 지원합니다.
2) SMD 01005 (2mm Pitch) (op)
2mm 피치 아답터 구입 시, 2mm피치의 01005부품 계수가 가능합니다.
갈수록 소형화 되어가는 부품에 대응하기 위해 Magic e를 구입하시면 좋습니다.
* 크랭크 핸들 수동계수 방식
*2mm 피치 SMD 아답터는 별도 옵션이며, 제품 구입 후, 언제고 별도로 구입가능합니다.
* 2mm 피치 릴을 계수할 시, 계수방향은 '우에서 좌' 이며, 크랭크핸들 수동계수 방식입니다.
3) Axial & Radial
카운터 유닛만 내려 간편하게 Axial & Radial 부품을 계수할 수 있습니다.
DIP 부품은 계수 후, 계수 위치를 표시 할 수 있는 Marking을 할 수 있는 Push Pin이 있습니다.
Magice 주요 기능
▶ 마지막 계수량 저장 기능. 및 Bar Code Printer or ERP. Auto Excel 화일 전송 가능 ( Adapter 별도 )
2mm Reel Pitch 01005 chio 계수가능 ( 2mm Adapter 선택 시 )
8. 12. 24. 48 ~72mm step 설정 기능으로 효율적인 작업 for Missing Parts check (Stop or Skip)
Radial 부품 (수동) 계수가능. 계수량 설정 부분에서 Reel에 Marking 기능 가능
Stepping Motor 사용으로 내구성이 반영구적이며 정확한 계수량 제어 가능
Axial & Radial 계수시 하나의 장비에서 계수가능하며, SMD 계수 Lock 해지하면 바로 계수
정전기 팔지 접지 기능으로 안전하게 부품 계수 가능.
Bar Code 스케너. 프린터 연결 사용이 가능하며, Data link 사용하면 PC Excel or ERP 계수량. 계수 date 자동 쓰는 기능을 사용 할 수 있는 다양한 Interface 기능 기본.
주황색 원에 마우스를 올리시면, 해당위치 설명을 보실 수 있습니다.
Specification
– Dot or Barcode Printer_ Date, Time, Q'ty를 스티커에 인쇄 – Barcode Scanner_ 수량 바코드를 입력하여 카운터에 Preset 간편입력 – 01005 2mm 아답터_ 2mm 피치의 01005 부품을 계수할 수 있는 아답터 – Data link_ PC의 ERP . MS Excel등 다양한 프로그램 호환 가능한 Data Link 아답터
* 파일을 열기 위해, 비밀번호가 필요한 경우, 02-3141-0889 혹은 info@namasmt.com으로 문의바랍니다.
｜ Specification
No
Feature
Magic e
1
Type of parts counter
Motorized
2
Count type
SMD
●
Axial, Radial
● (Manual)
01005 inch(2mm pitch) SMD
▲ (Manual)
3
Pocket check function for SMD chips
8,12,16,24mm ~ 48mm steps for black pocket reel
●
4
Mark a point on the Axial, Radial tape
●
5
Memory for counting quantity
●
6
Count 5,000 chips per 40~50sec.
●
7
SMD counting direction ►:Left to Right , ◄:Right to Left)
▶
◀ (01005 2mm pitch SMD)
8
Bidirectional counting
●
9
Edit company name, date, time
●
10
Interface
2 x RS232C Ports
●
2 x USB Ports
●
11
Keylight mode on the key pad
●
12
Set SMD pitch (4~80mm with 20steps)
●▲(2mm~)
13
Automatic alignment mode
●
14
Automatic power sleep mode. (20min)
60min
15
Adjust beep sound
●
16
Adjust LCD contrast
●
17
Anti-static connector
●
18
Aluminum mold & Injection
●
19
110~220V / 50~60Hz Free Power
●
20
Standard Accessory
1) AC power cable
2) DC Adapter (only Mega)
3) Crank Handle(Manual type)
4) 6 anle screw driver
5)Hexagon Wrench
6) Support Pin(Magic)
7)Operation Manual USB
21
Option
1. Dot Printer (label)
●
2. Barcode Printer
●
3. Barcode Scanner
●
4. Data Link Adapter
●
22
Weight (kg)
8.0 kg
23
Weight for carton box (kg)
11.0 kg
24
Dimensions ( W x D x H )
800 x 270 x 130
25
Dimensions for carton box ( W x D x H )
830 x 300 x 150
* Product specifications and features are subject to change without notice.
■ Data Link 사용 가능 (선택)
Data Link 사용을 하면 Excel or ERP에 계수량. 날자 시간등 자동 쓰기 가능.
｜ Balance Table
No
Function
Magic e
Other Company
1
모터타입
반영구적
DC Stepping
주기적 교체
AC Motor
2
SMD, Axial, Radial count
O + 2mm
X
3
Pocket check
O
O
4
센서 높이 조절방식
단계별 노브조절방식
손으로 수동조절
5
프린터 타입
Barcode or Dot Printer
Barcode
6
계수량 디스플레이 메모기능
O
X
7
PC 연결
O
X
8
자동 반복계수 모드
O
X
9
인터페이스 포트
2 x RS-232C, 2 x USB
RS-232C
10
자동 슬립 기능
60min
X
Data link ( ERP . MS Excel. 모든 프로그램 호환 가능한 Data Link 아텁터 ) 선택품목
OPTION
- Dot or Barcode Printer_ Date, Time, Q'ty를 스티커에 인쇄 - Barcode Scanner_ 수량 바코드를 입력하여 카운터에 Preset 간편입력 - 01005 2mm 아답터_ 2mm 피치의 01005 부품을 계수할 수 있는 아답터 - Data link_ PC의 ERP . MS Excel등 다양한 프로그램 호환 가능한 Data Link 아답터
｜ 카운팅 데이터 PC 컨버터
｜ Barcode Printer & Scanner
*바코드 라벨지 1 롤당 1,200 매
｜ 01005 2mm Pitch Counting 아답터
크랭크 핸들 수동 계수방식
2mm vs 4mm 사진비교.
< 2mm 피치 계수는 Magic e 모델만 가능합니다! >
Label Printer
Data link Adapter( ERP . MS Excel. other data interface )

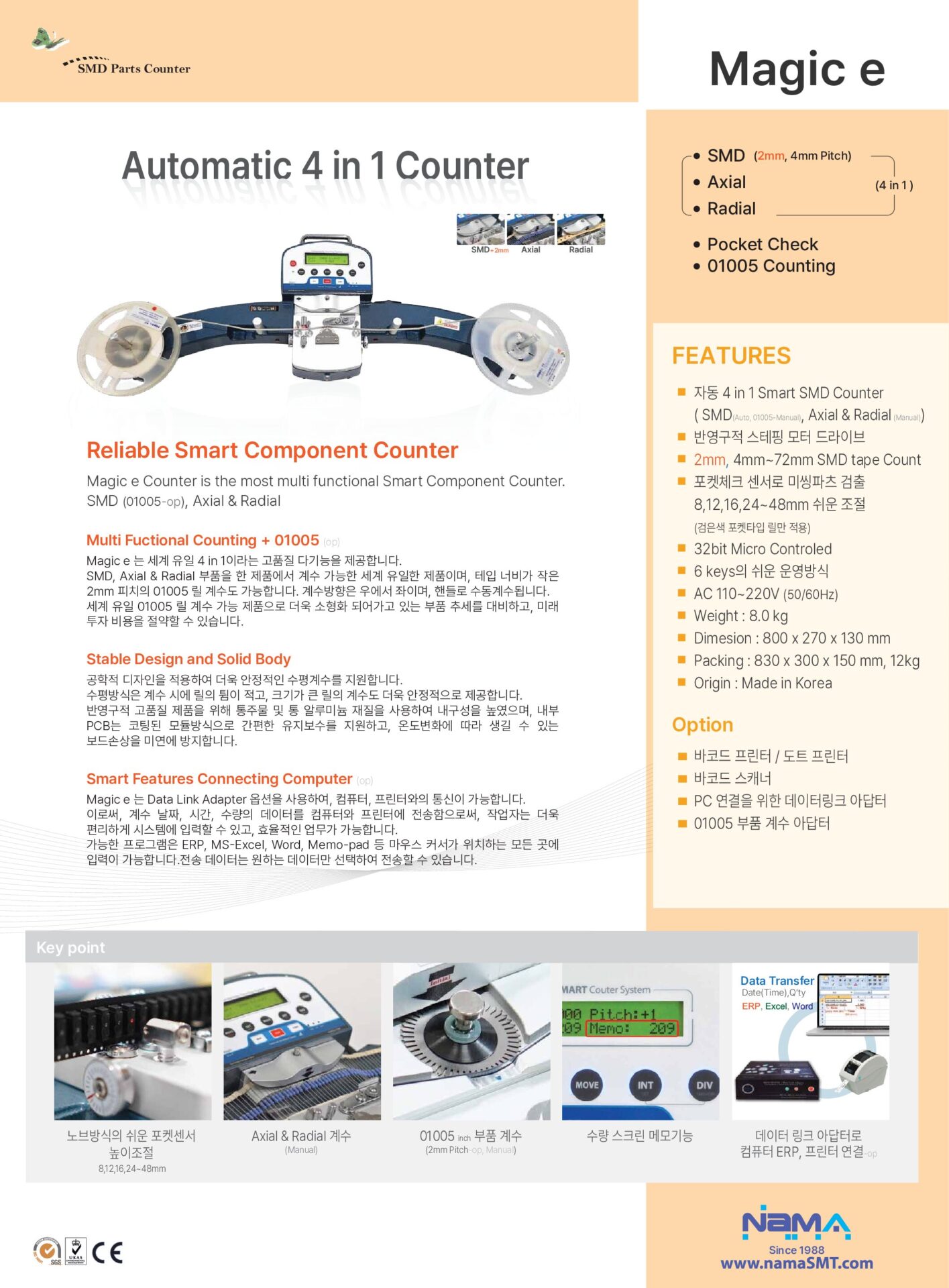

![[Catalog]MagicE(2410)_KR](https://neikorea.com/wp-content/uploads/2026/04/CatalogMagicE2410_KR-pdf.jpg "[Catalog]MagicE(2410)_KR")
